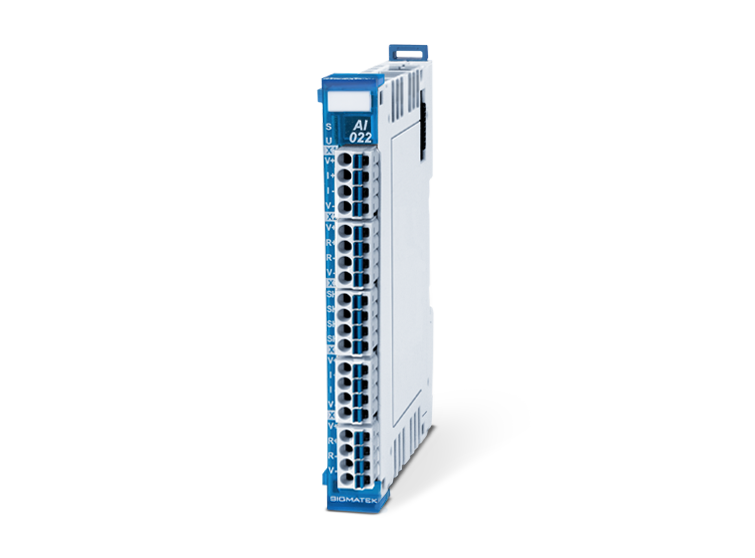

AI 022-1
Analog Eingang
- 2 analoge DMS-Eingänge (24 Bit)
- Zur Auswertung von Widerstandsmessbrücken (z.B. DMS-Wiegezelle)
Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung.
Technische Daten
Analogeingänge
Typ
DMS
Anzahl
2
Auflösung
24 Bit
Messbereich
±1,25 mV ... ±80 mV
Messgenauigkeit
±0,0031 % Rauschen bei Filter Word 2
±0,001 % / °C Temperaturdrift
±0,001 % / °C Temperaturdrift
Fühlerbrucherkennung
Ja
Speisespannung der Brücken
+5 V DC
Wiegezellenkennwert
0,25-16 mV/V
Maximale Brüde/Kanal
60-5000 Ω
Mechanische Eigenschaften
Breite (mm)
12,5
Höhe (mm)
104
Tiefe (mm)
72
Schutzart
IP20
Artikelnummer / Zertifizierung
Artikelnummer
20-009-022-1
Normung / Zertifizierung
UL 508 (E247993)
