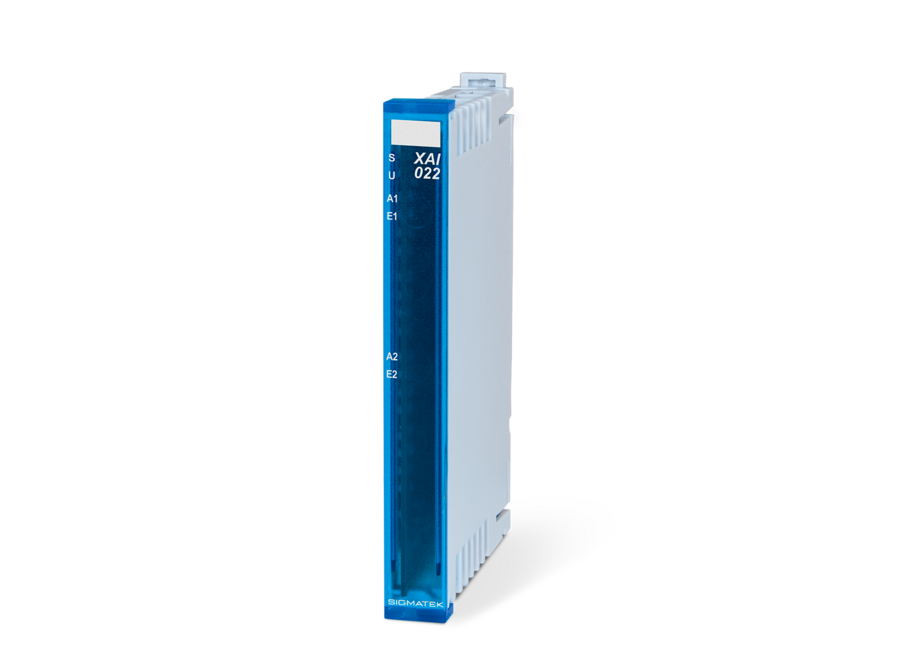

XAI 022
DMS-Eingangsmodul
- 2 analoge DMS-Eingänge (24 Bit)
- Zur Auswertung von Widerstandsmessbrücken (z.B. DMS-Wiegezelle)
Technische Daten
Analogeingänge
Typ
DMS
Anzahl
2
Auflösung
24 Bit
Messbereich
±1,875 mV ... ±120 mV
Messgenauigkeit
±0,0031 % Rauschen bei Filter Word 2
±0,001 % / °C Temperaturdrift
±0,001 % / °C Temperaturdrift
Fühlerbrucherkennung
Ja
Speisespannung der Brücken
+5 V DC
Wiegezellenkennwert
0,25-16 mV/V
Maximale Brüde/Kanal
75-5000 Ω (Nutzung eines Kanals)
150-5000 Ω (Nutzung beider Kanäle)
150-5000 Ω (Nutzung beider Kanäle)
Mechanische Eigenschaften
Breite (mm)
12,5
Höhe (mm)
101,8
Tiefe (mm)
62,7
Schutzart
IP20
Artikelnummer / Zertifizierung
Artikelnummer
21-009-022
Normung / Zertifizierung
nach UL designed
