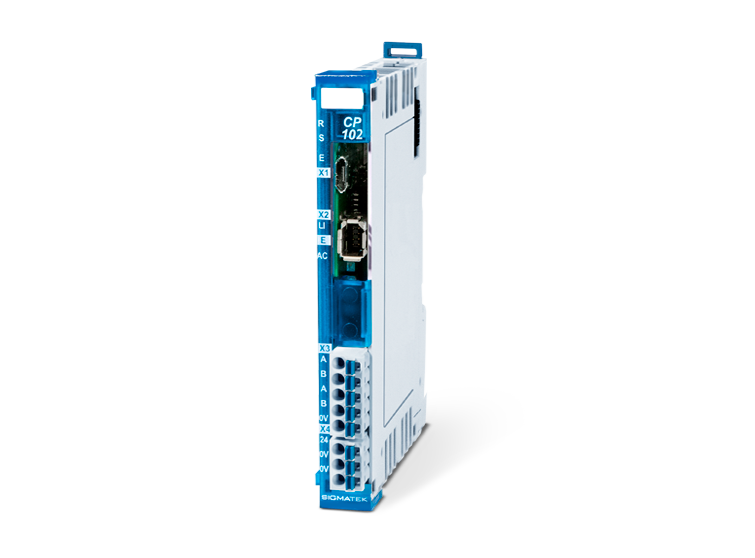

CPU-Modul

CP 102

CPU-Modul

  • Kompaktes CPU-Modul für kleinere Anwendungen bis max. 12 I/O-Baugruppen
  • EDGE2-Technology-Prozessor
  • OPC-UA-Kommunikation
  • 1x Ethernet*, 1x CAN
  • 1x USB-OTG (On-the-Go)
  • Spannungsversorgung integriert

* Industrial Mini I/O



Ein nullspannungssicherer RAM-Bereich, der durch Kopieren eines Datenblocks vom DDR-RAM in das NAND-Flash realisiert wird, ist vorhanden.



Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung.

Leistungsdaten

Prozessor

EDGE2-Technology

Interner Programm- und Datenspeicher

256 MB

Interner remanenter Datenspeicher

2 kB

Internes Speichergerät

256 MB NAND-Flash

Schnittstellen

1x Ethernet (Industrial Mini I/O)

1x CAN

1x USB-OTG (Host/Device)

Versorgungs­spannung

+24 V DC (+18-30 V DC)

Mechanische Eigenschaften

Abmessungen

12,5 x 104 x 72 mm (B x H x T)

Schutzart

IP20

Artikelnummer/ Zertifizierung

Artikelnummer

20-004-102

Normung/Zertifizierung

UL 508 (E247993)

Mini I/O auf Mini I/O - Schleppkette - VARAN-Kabel

  • 2x Mini I/O
  • 4-polig
  • Konfektioniert

RJ45 auf Mini I/O - Schleppkette - VARAN-Kabel

  • 1x RJ45 auf 1x Mini I/O
  • 4-polig
  • Konfektioniert

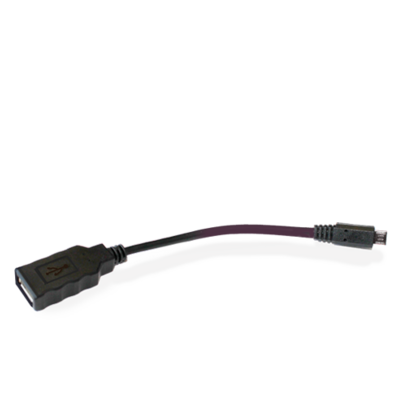

Adapterkabel - USB-OTG-Kabel

  • 1x USB Typ A auf 1x USB Typ Micro-B
