Wireless HMI
Mobiles Bedienpanel Safety integriert
Freiheit beim Bedienen, WLAN-Datenübertragung und integrierte Sicherheitsfunktionen … beim wireless Bedienpanel HGW 1033 sind all diese Punkte smart vereint. Und: Das kabellose Handbediengerät ist dank OPC UA offen für alle Systeme. Das HMI, das für maximale Bedienfreiheit sorgt, kann auch nachträglich in bestehende Maschinen und Anlagen integriert werden. Inklusive Akku-Pack mit einer Laufzeit von zwei Stunden im Vollbetrieb wiegt das modern designte WLAN-Panel nur 1.350 Gramm.
Frei bewegen ohne Kabel
Bis dato wurde der Bewegungsradius bei der mobilen Maschinenbedienung durch zwei Faktoren limitiert: die Kabellänge und die im rauen industriellen Betrieb nötige Sicherheit für Mensch und Maschine. Mit dem drahtlosen HGW 1033 mit Safety-Elementen kann der Bediener nun ganz nahe an die Maschine ran, sodass er den Prozess genau im Blick und unter Kontrolle hat. Dank der Wireless-Technologie werden die langen HMI-Kabel als mögliche Stolperfallen eliminiert. Mit dem neuen "Wireless Roaming Feature" lässt sich zudem die Reichweite beliebig erhöhen.
Wireless und sicher rund um die Maschine mit dem HGW 1033-3. Das kabellose Bedienpanel verfügt über die Sicherheitselemente Not-Halt, Zustimmtaster und Schlüsselschalter (SIL 3, PL e).
Wireless Safety to go
Das kabellose Handheld HMI mit leistungsfähigem EDGE2-Technology-Prozessor, intuitiv zu bedienendem 10,1 Zoll-Multitouch-Glasdisplay und integrierten Safety-Elementen (SIL 3, PL e) definiert den Begriff mobiles Bedienen, Einrichten und Teachen neu:
Bei drahtloser Kommunikation im industriellen Umfeld ist ein ausgereiftes Konzept nötig. Beim HGW 1033 werden die Daten per WLAN-Technologie redundant über zwei separate Frequenzbänder mit 2,4 und 5,0 GHz übertragen.
Der Bediener hat mit dem HGW 1033-3 alle Sicherheitsfunktionen stets „in der Hand“ und kann die gewünschten Aktionen kabellos auslösen. Zur Verfügung stehen ein Zustimmtaster, ein Schlüsselschalter und ein aktiv-leuchtender Not-Halt-Taster. Das ausgereifte Sicherheitskonzept des wireless Handbediengeräts ist TÜV-zertifiziert und entspricht mit SIL 3 und PL e höchsten Anforderungen. Die Übertragung der sicherheitsrelevanten Daten erfolgt nach dem Black-Channel-Prinzip über das Standard-WLAN-Netzwerk.
Über Standardschnittstellen und -protokolle wie Ethernet und OPC UA kann die Wireless-Bedienlösung sogar mit Steuerungen anderer Hersteller, ERP- und Cloud-Anwendungen kommunizieren.
Neben dem Eleminieren der Kabel bei der mobilen Bedienung ist ein weiterer Kernnutzen des wireless Handheld Panels, dass nicht an jeder Maschine ein Bediengerät benötigt wird. Beispielsweise sind in Produktionshallen oft mehrere Roboter des gleichen Herstellers im Einsatz, hier genügt prinzipiell ein HGW für alle.
Bei umfangreichen und oft zig Hundert Meter langen Maschinen und Anlagen sind in der Praxis mehrere Basisstationen und oft auch mehrere Wireless Panels im Einsatz. Mit dem neuen "Wireless Roaming Feature" lässt sich die Reichweite der kabellosen Bedienlösung beliebig ausbauen. Der Bediener verbindet sich am wireless Panel menügeführt mit dem gewünschten Anlagenteil und der dazugehörigen Sicherheitszone. Dank "Wireless Roaming" kann er sich vollkommen frei rund um die Anlage bewegen. VLAN sorgt für die kostengünstige und einfache Installation in eine bestehenden Netzwerkarchitektur.
Basisstation: Einfach andocken
Passend zum WLAN-Bedienpanel wurde die Basisstation BWH 001 entwickelt, die als Gateway mit Docking- und Ladefunktion dient. Neben dem Wireless-Link zum HGW stehen zwei Ethernet-Schnittstellen zur flexiblen Einbindung ins Gesamt-System zur Verfügung. Das mobile HMI überträgt die Daten über eine „Peer-to-Peer“ Verbindung direkt an die Basisstation BWH 001, die für die Kommunikation zur Sicherheitssteuerung S-DIAS von SIGMATEK sorgt.
Benötigt der Bediener das HGW 1033 nicht, kann es in der Basisstation platziert werden und der Akku-Ladevorgang startet automatisch.

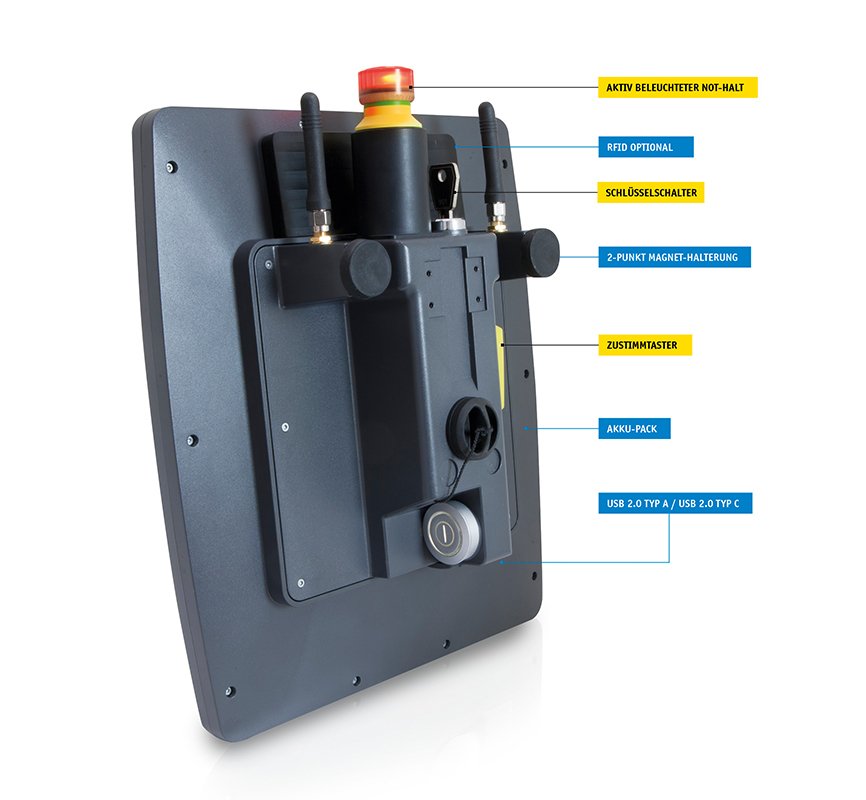

Neben Safety-Elementen sind an der Griffeinheit des HGW 1033 auch Magnetfüße angebracht. Das mobile Panel kann so einfach ohne Halterung an einem Maschinenteil platziert werden - ein praktisches Feature.

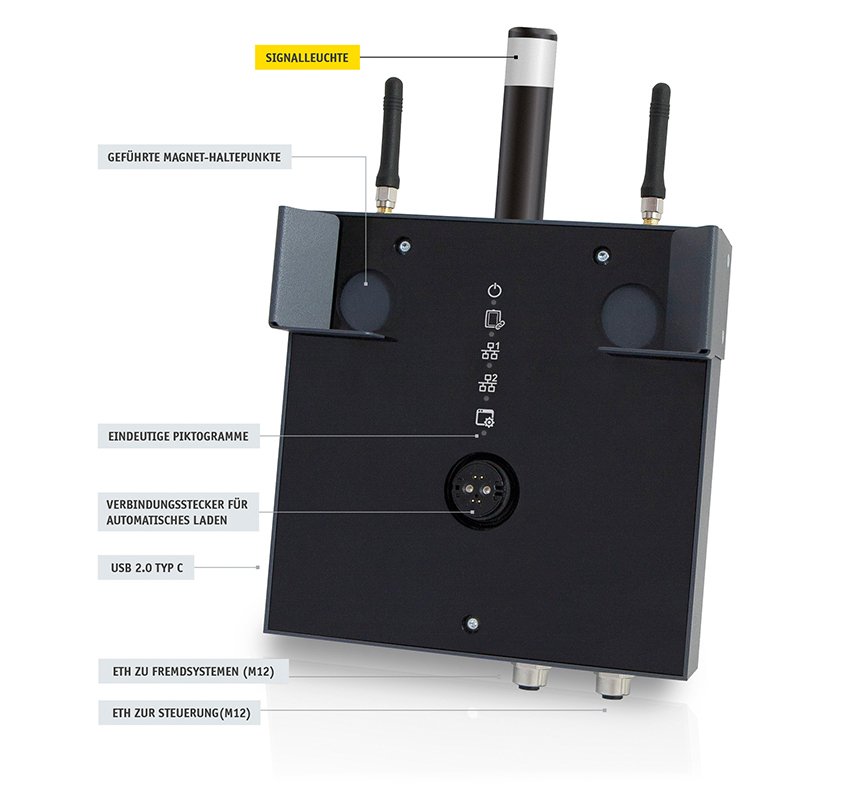

Passend zum HGW 1033 wurde die Basisstation BWH 001 mit einer Funkverbindung zum mobilen HMI entwickelt. Die redundante Datenübertragung auf separaten Frequenzbändern (2.4 und 5 GHz) erhöht die Verfügbarkeit des Funknetzes.

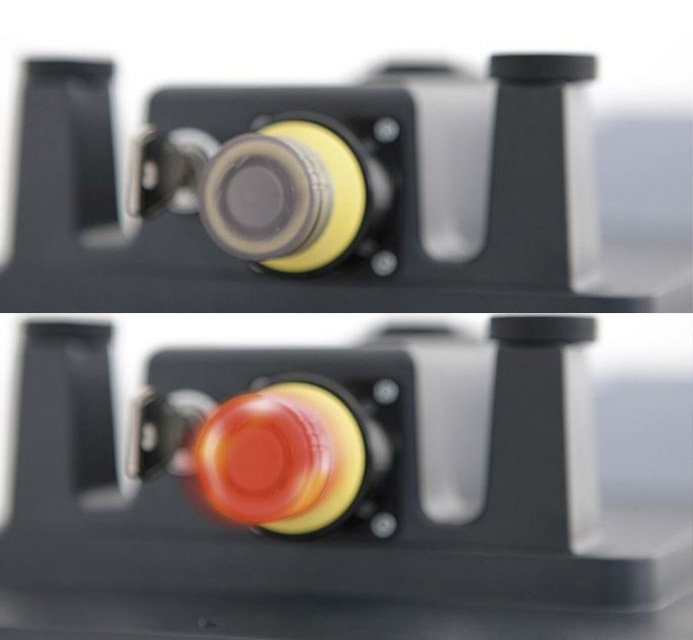

Safety to go: Das HGW 1033-3 verfügt über einen aktiv-leuchtenden Not-Halt, Schlüsselschalter und Zustimmtaster (SIL 3, PL e). Leuchtet der Not-Halt-Taster rot, ist klar erkennbar, dass die Safety-Funktion verfügbar und das Sicherheitssystem korrekt eingebunden ist.

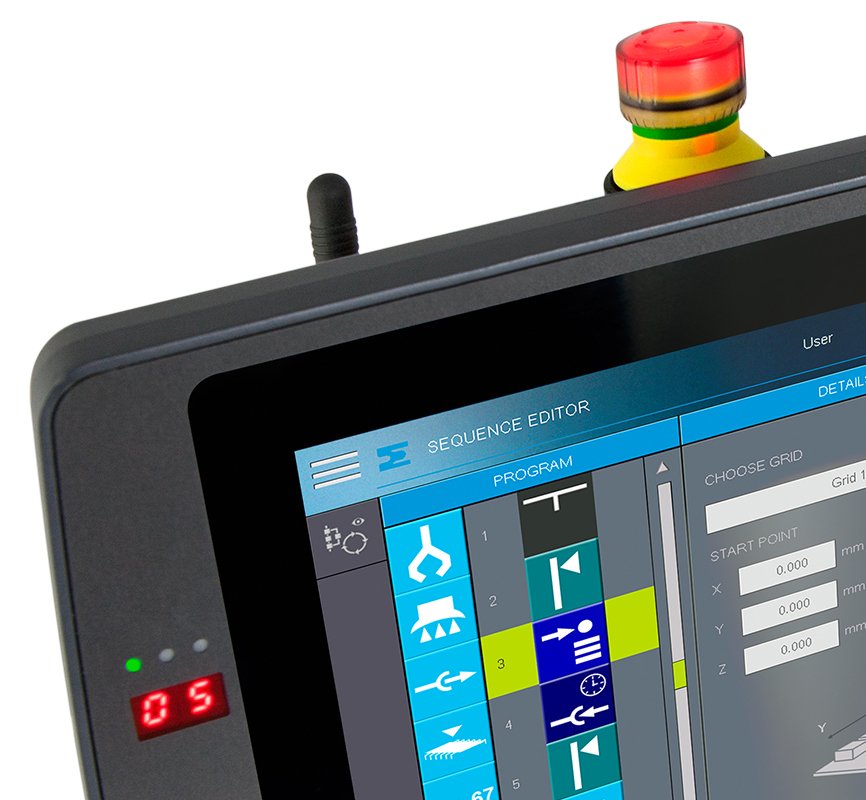

Auf der 7-Segment-Anzeige des HGW 1033 kann man stets ablesen, mit welcher Maschine das Wireless Panel verbunden ist. Bei Bedarf können auch Elemente wie RFID-Reader oder Drehgeber integriert werden.

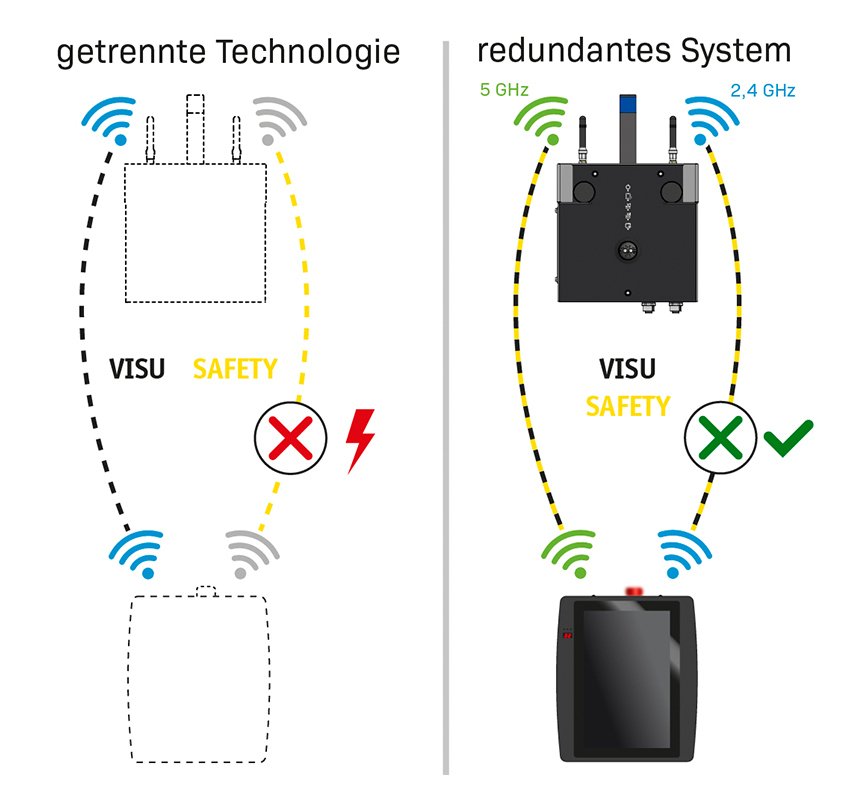

Wenn wie bei Sigmatek die Nutz- und Safetydaten redundant mit 2,4 und 5 GHz übertragen werden, steigt die Zuverlässigkeit der WLAN-Übertragung erheblich.

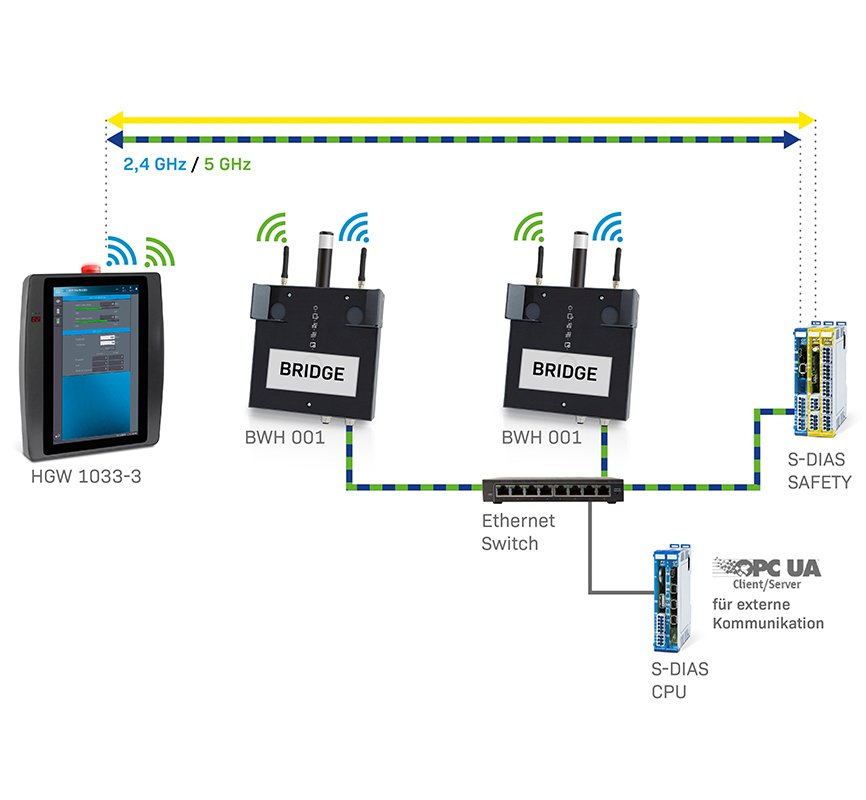

Das HGW-1033-Safety Panel wird direkt mit der ausgewählten Maschinen- und Safetysteuerung gekoppelt. Die Basisstation BWH 001 fungiert als Bridge zwischen LAN und WLAN – so wird „Wireless Roaming“ möglich.
