Servo Motors DSM5

For demanding positioning tasks

The compact AC servo motors of the DSM5 series are equipped with the latest generation of magnetic technology. The brushless AC motors are especially suited for positioning tasks with high dynamics and stability requirements. The DSM5 motors can be ordered in various configurations. For the encoder system, resolver or Hiperface and Hiperface DSL are available.

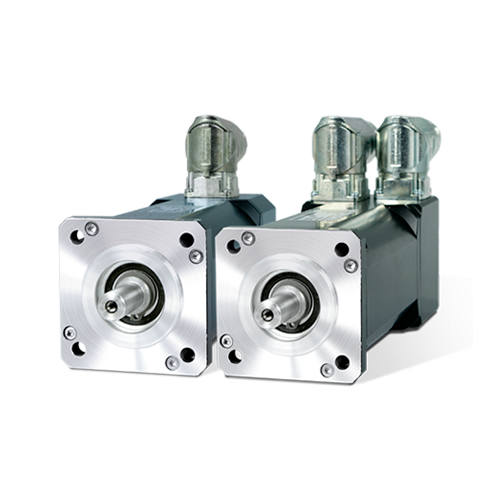

DSM5-0 - AC Servo Motors

P_n: 0.126 - 0.243 kW
n_n: 8000 min^-1
M₀: 0.19 - 0.38 Nm
M_0max: 0.6 - 1.3 Nm

DSM5-2 - AC Servo Motors

P_n: 0.25 - 0.59 kW
n_n: 3600 - 6300 min^-1
M₀: 0.7 - 1.4 Nm
M_0max: 2.4 - 4.6 Nm

DSM5-3 - AC Servo Motors

P_n: 0.26 - 1,885 kW
n_n: 1800 - 6500 min^-1
M₀: 1.5 - 5.3 Nm
M_0max: 4.8 - 18 Nm

DSM5-4 - AC Servo Motors

P_n: 0.65 - 3.94 kW
n_n: 1000 - 6000 min^-1
M₀: 4 - 11.3 Nm
M_0max: 14 - 40 Nm

DSM5-5 - AC Servo Motors

P_n: 1.61 - 5.4 kW
n_n: 1900 - 6000 min^-1
M₀: 10 - 35 Nm
M_0max: 35 - 118 Nm

DSM5-6 - AC Servo Motors

P_n: 3.33 - 5.74 kW
n_n: 350 - 3000 min^-1
M₀: 15 - 70 Nm
M_0max: 40 - 180 Nm

DSM5-7 - AC Servo Motors

P_n: 8.35 kW
n_n: 1800 min^-1
M₀: 76 Nm
M_0max: 200 Nm

Servomotoren DSM5 – Hot-Facts

Im Rotor sind Permanent-Magnete aus Neodym-Magnetmaterial verbaut. Die DSM5 Synchron-Servomotoren gibt es in 7 Baugrößen. Feine Abstufungen sorgen für ein breites Anwendungsspektrum – so ist eine optimale Anpassung an Ihre Servo-Applikation möglich.

Standard-Features

Schutzart IP65
Drehbare Winkelstecker
Sensoren in den Statorwicklungen zur Temperaturüberwachung
UL-konforme Ausführung

Ausstattungsoptionen

Glatte Welle, Passfeder, Wellendichtring
Ohne oder mit Haltebremse
Feedbacksystem: Resolver, Hiperface oder Hiperface DSL
